撕裂強度測試(四)
9. 測試報告:
9.1 記錄參考標準。
9.2 詳細描述測試樣品。
9.3 詳細測試試片的類型和厚度。
9.4 記錄測試樣品的最終撕裂強度值,精確到1 N/mm。對于測試樣品采用“T”型試片和“CP”型試片的,則應分方向記錄測試樣品的最終撕裂強度值,精確到1 N/mm并注明其拉力曲線圖形分析法和取值方式。
9.5 記錄調控環境的溫濕度,調控時間,測試環境,測試日期和操作人等。
9.6 若與本方法有任何偏差,則記錄之。
10. 備注:
10.1 測試樣品的撕裂強度值與測試試樣的形式、其拉伸速度及其試驗溫度有關。對于硫化橡膠測試樣品,還對壓延效應敏感。
10.2 拉力曲線圖形的分析:
10.2.1對于“A”型試片、“B”型試片和“C”型試片,其力的曲線波動形式一般是由小到大,達到最大力后由大到小,直到撕裂完成后終止。

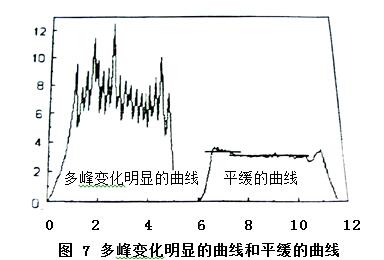

10.2.2 對于“T”型試片和“CP”型試片,其力的曲線波動形式一般是鋸齒狀波峰波谷變化的過程,其主要有兩種形式,見圖 7所示。對于多峰變化明顯的曲線,其圖形表現形式就是撕裂力值增加與減少不斷地發生變化,隨著測試試片材料受到一定的張力,即撕裂力后產生撕裂,出現波峰值,接著其張力減少,撕裂長度增加,回復一段距離后,其撕裂力又不斷地升高,撕裂的最低值即為波谷值,如此不斷的更替,形成多峰變化明顯的曲線。對于平緩的曲線,其圖形表現形式就是撕裂過程從開始至結束,其撕裂力波動不明顯,只有幾個很小的波動。

10.2.3 拉力曲線峰值的分析:
⑴ 拉力曲線峰值平均值的定義:所有峰值力的總和除以所有峰值的個數即為峰值的平均值。
⑵ 對于任何完整的力值曲線,單個峰值如果偏離其平均峰值的20 %,則應舍去,爾后再重新計算峰值的平均值再進行比較進行取舍。
⑶ 整個拉力曲線中,在最初的和最后的曲線中,出現短暫重復的鋸齒狀曲線是正常的表示。在曲線中,峰值大小是易變的,一些峰值會特別的高或低,尤其是撕裂在開始和結束時。
10.2.4 拉力曲線谷值的分析:
⑴ 拉力曲線谷值平均值的定義:所有谷值力的總和除以所有谷值的個數即為谷值的平均值。
⑵ 對于任何完整的力值曲線,單個谷值如果偏離其平均谷值的20 %,則應舍去,爾后再重新計算谷值的平均值再進行比較進行取舍。
⑶ 相對峰值而言,谷值是測試試片材料被撕裂后其所需張力緩和時產生的現象,其圖形形式是曲線從一個不明顯的斜面遞增到一個明顯的斜面。
10.2.5 拉力曲線平均值的分析:取其峰值和谷值的平均值進行算術平均,即為整個數據的平均值。
10.2.6 拉力曲線整體分析:測量交替區域的整個范圍的曲線值稱為整體分析。
10.2.7 拉力曲線手動分析:用來計算中間值的平均值。對于多峰變化明顯的曲線,用一條水平線定位其中值,最小值和第一個峰值,沿這條線向前移動,可數出峰值的個數。對于平滑的撕裂曲線,在曲線中直接找出其中值。
